Пайка BGA и SMD под микроскопом: практика монтажа мелких корпусов

Корпуса, у которых выводы спрятаны под днищем, и пассивные компоненты размером с крупинку соли изменили требования к монтажу. Работать с ними на глаз невозможно в принципе: контактную площадку под шариком BGA не видно даже при увеличении, а резистор типоразмера 0201 сопоставим с толщиной жала обычного паяльника.

Материал посвящён практике: как готовят рабочее место, чем отличается монтаж мелких пассивных компонентов от работы с корпусами BGA, какие приёмы позволяют держать процесс под контролем и как оценивать результат. Приведённые режимы и температуры — ориентировочные, конкретные значения зависят от припоя, платы и оборудования.

Что меняет микроскоп в работе с мелкими корпусами

Главное — обратная связь. Без увеличения монтажник узнаёт о результате постфактум, когда плата уже не работает. С микроскопом видно сам процесс: как припой смачивает площадку, растекается ли он по выводу, образовалась ли перемычка между соседними контактами. Ошибку замечают в момент возникновения, а не через полчаса при проверке.

Второе — точность позиционирования. Компонент 0402 нужно поставить в пределах допуска в доли миллиметра, а корпус QFN с шагом 0,4 мм — выровнять по всем сторонам одновременно. На увеличении в 10–20 крат такое совмещение становится обычной операцией, а не удачей.

Третье — контроль количества припоя. Именно избыток или недостаток припоя порождает большинство дефектов при монтаже мелких компонентов. Под микроскопом объём галтели оценивается на глаз довольно уверенно, особенно если есть с чем сравнить на той же плате.

Подготовка рабочего места и материалов

Пайка мелких корпусов не прощает импровизации. Собрав всё необходимое заранее, монтажник не отвлекается на поиск пинцета в тот момент, когда компонент уже стоит на разогретой площадке.

• Кратность. Установка компонентов — 7–15 крат, контроль результата — 20–40 крат. Работать всё время на максимуме неудобно: сужается поле зрения и уменьшается рабочее расстояние.
• Свет. ровный кольцевой при монтаже, боковой от одного-двух секторов при осмотре — тени проявляют форму галтели.
• Фиксация платы. Держатель с зажимами и поворотом, при большой кратности — координатный столик.
• Опора для рук. Предплечья лежат на столе; на весу дрожь кисти делает точную работу невозможной.
• Жала. Микроволна и тонкий конус для пассивных компонентов, копытце для многовыводных корпусов и снятия перемычек.
• Расходники. Свежий флюс, припой малого диаметра, оплётка, изопропиловый спирт и безворсовые салфетки для отмывки.

Отдельно стоит подумать про защиту от статики: заземлённый мат, браслет и заземлённая паяльная станция. Микроскоп проблему электростатики не решает, а мелкие корпуса к ней чувствительнее крупных.

Монтаж пассивных компонентов и корпусов с выводами

Для типоразмеров 0603, 0402 и меньше базовый приём выглядит так: на одну площадку наносят немного припоя, компонент подводят пинцетом и прихватывают за этот вывод, затем проверяют положение под микроскопом и только после этого паяют вторую сторону. Такой порядок позволяет исправить перекос до того, как деталь зафиксирована с двух концов.

Важная деталь — момент, когда пинцет отпускают. Если снять усилие до кристаллизации припоя, компонент подтянется поверхностным натяжением и встанет вертикально. Под микроскопом этот эффект виден отчётливо, и остаётся дождаться, пока припой потемнеет и перестанет блестеть как жидкость.

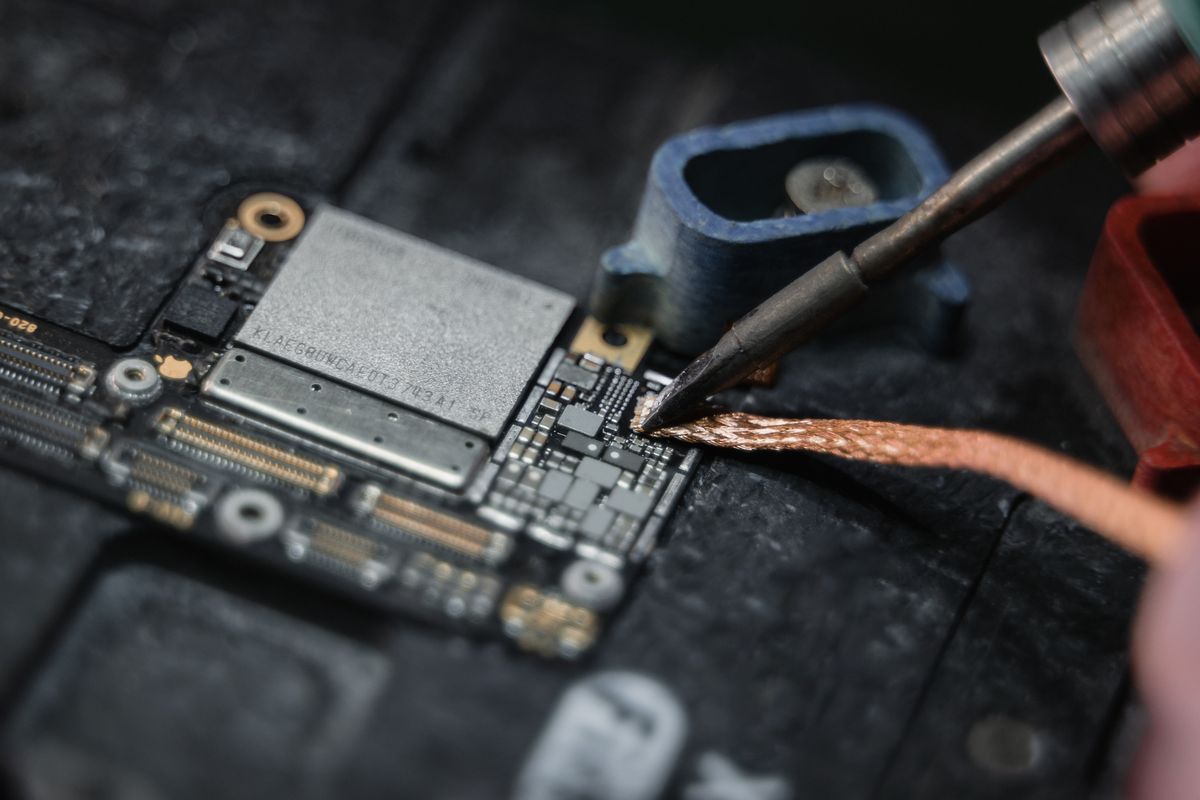

Многовыводные корпуса с открытыми выводами — QFP, SOIC, SOP — паяют иначе. Компонент выравнивают по реперным знакам и прихватывают за два противоположных угла, проверяя совмещение по всем сторонам. Затем ряд выводов обильно смачивают флюсом и проходят жалом-копытцем протяжкой; образовавшиеся перемычки снимают оплёткой. Микроскоп нужен на каждом этапе: перекос в один шаг выводов на глаз не виден.

Работа с корпусами BGA

У BGA выводы представляют собой массив шариков припоя под корпусом. Прямого визуального контроля соединения нет — это ключевая особенность, из которой следует всё остальное. Микроскоп здесь работает на подготовительных и контрольных этапах, а сама пайка идёт по тепловому профилю.

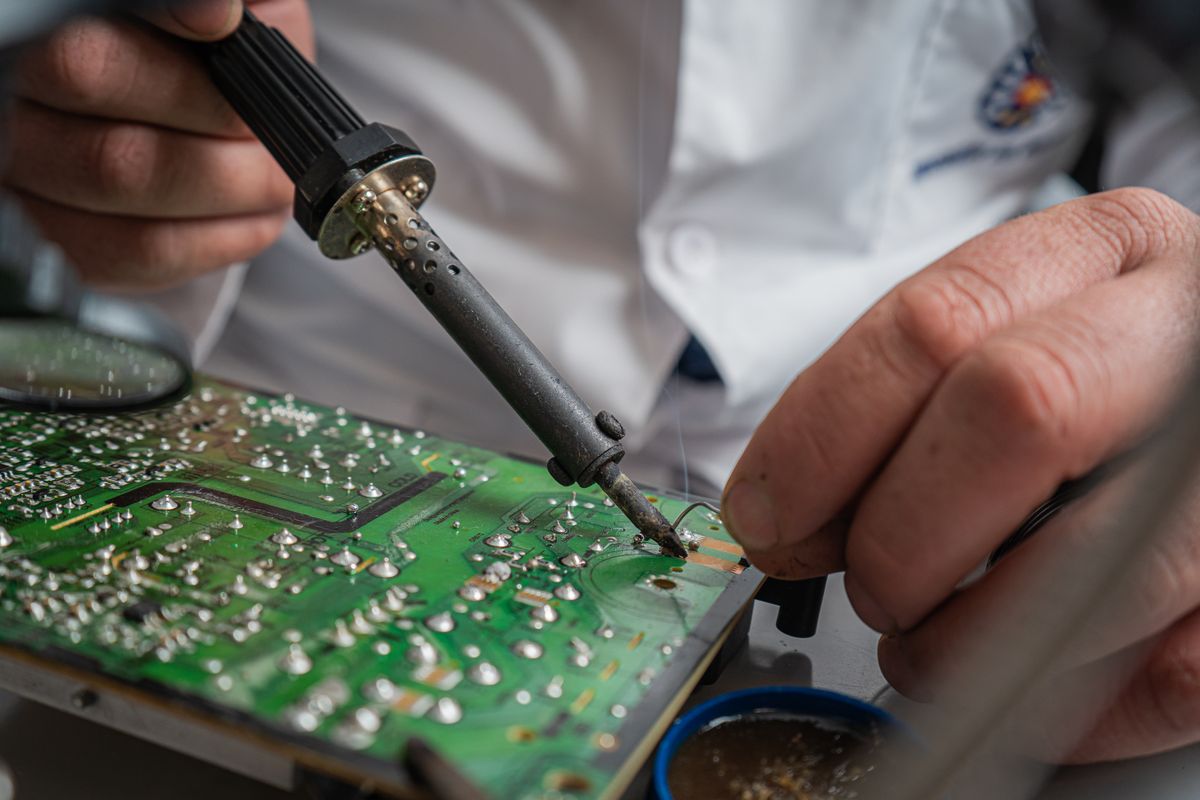

Последовательность операций обычно такая. Корпус демонтируют нижним подогревом платы и верхним потоком горячего воздуха, дождавшись расплавления всех шариков одновременно, и снимают вакуумным пинцетом без усилия. Затем под микроскопом очищают контактную площадку: остатки припоя убирают оплёткой с флюсом, добиваясь ровной поверхности без наплывов и без повреждения маски.

Дальше — восстановление шариков на корпусе, если он используется повторно: трафарет по типу корпуса, паста или готовые шарики, прогрев. Установка выполняется по совмещению с площадками, а прогрев ведут по профилю с плавным подъёмом температуры, площадкой прогрева и контролируемым остыванием без обдува.

• Резкий нагрев коробит плату и приводит к неравномерному расплавлению массива.
• Слишком сильный поток воздуха сдувает мелкие соседние компоненты.
• Смещение корпуса при установке частично компенсируется самовыравниванием, но полагаться на него не стоит.
• Ускоренное остывание вентилятором создаёт напряжения и микротрещины в соединениях.
• Соседние термочувствительные элементы закрывают экранирующей фольгой или лентой.

Контроль результата и типичные ошибки

После монтажа плату отмывают от флюса и осматривают на увеличении. У качественного соединения галтель вогнутая, припой равномерно растёкся и по площадке, и по выводу, угол смачивания небольшой, поверхность гладкая. Шарообразная капля с резкой границей — признак непропая: припой расплавился, но не смочил металл.

Периметр BGA осматривают под углом при боковом освещении: крайний ряд шариков частично видно, и это позволяет заметить явные проблемы — раздавленные шарики, перемычки, следы смещения корпуса. Полноценный контроль внутренних рядов требует рентгена, и микроскоп его не заменяет; об этом стоит помнить, оценивая результат.

Самые частые ошибки предсказуемы. Мало флюса — припой не растекается и остаётся комком. Много припоя на многовыводных корпусах — перемычки, которые приходится снимать оплёткой, рискуя перегреть выводы. Слишком долгий контакт жала с площадкой — отслоение контактной площадки от текстолита, дефект почти неустранимый. Перегрев соседних элементов при работе термофеном — их смещение или выход из строя.

Отдельная категория — то, что видно только под микроскопом и только при внимательном осмотре: микротрещина в галтели после механического воздействия, тонкая перемычка из припоя под корпусом разъёма, остатки активного флюса, которые через месяц дадут коррозию. Именно эти дефекты приводят к «плавающим» отказам, и именно ради них имеет смысл выделять время на контроль каждой платы.
